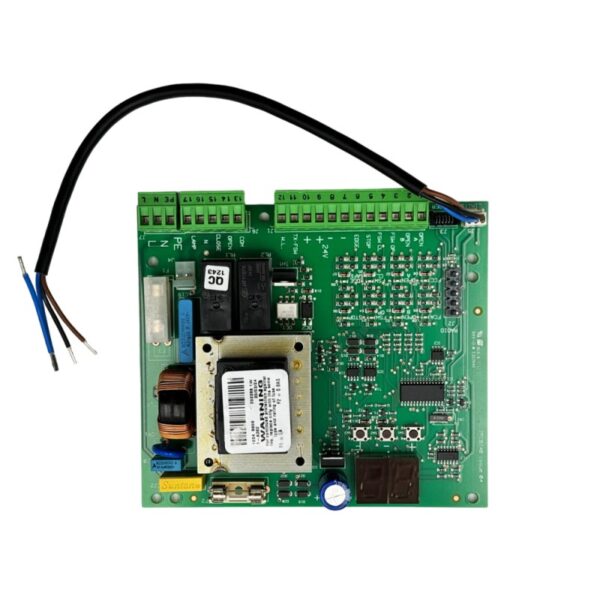

La FAAC 202269, anche conosciuta come 740D, è una centralina elettronica di comando progettata per l’automazione di cancelli scorrevoli residenziali e industriali alimentati a 230 Volt. Compatibile con i motori FAAC 740, 741 e con alcuni modelli Genius, come lo Sprint382, rappresenta una soluzione compatta, versatile e integrata per gestire il movimento dei cancelli in modo sicuro ed efficiente.
L’installazione risulta semplificata grazie all’integrazione diretta della scheda nell’automatismo. Il sistema accetta una tensione di rete di 220–240V (frequenza 50/60Hz), con un assorbimento elettrico contenuto (circa 10W) e una capacità di pilotaggio motori fino a 1.000W. Può alimentare anche accessori a 24V con un massimo di 0,5A.
Il pannello di controllo include tre tasti (+, –, F) e un display digitale. La programmazione è intuitiva ma profonda, con due modalità operative: base e avanzata. Tra i parametri regolabili: tempo di lavoro e di pausa (da 0 a 4 minuti), forza motore su 50 livelli, frenata, velocità di rallentamento, direzione di apertura, logica di funzionamento e altro ancora.
Funzioni Avanzate, Sicurezza e Connettività
La FAAC 202269 offre una gestione personalizzata del cancello, con logiche di funzionamento che includono:
-
Automatica
-
Semiautomatica
-
“Passo-passo”
-
Sicurezza
-
Logiche uomo presente (B e C)
-
Logica mista B+C
Sul fronte della sicurezza, la scheda integra o supporta un encoder per la funzione antischiacciamento, oltre alla gestione del rilevamento ostacoli e al failsafe. L’utente o l’installatore può attivare una richiesta assistenza programmata, monitorare il numero di cicli con il contacicli integrato e regolare parametri critici in caso di uso intensivo.
Sono disponibili uscite per:
-
Lampeggiatore 230V
-
Luce di cortesia 24V
-
Uscita temporizzata 24V
-
Alimentazione accessori 24V
Gli ingressi coprono le necessità standard: apertura totale, apertura parziale, sicurezza in apertura/chiusura, stop, contatto costa, terra. Inoltre, la scheda dispone di connettori rapidi a innesto per collegare moduli FAAC come:
-
Riceventi radio (es. RP)
-
Decoder MINIDEC
-
Moduli finecorsa
-
Encoder esterni
Infine, la FAAC 202269 funziona in un ampio range di temperatura (–20°C a +55°C), è protetta da fusibili e garantisce affidabilità nel tempo, anche in condizioni ambientali difficili.
