Scheda elettronica
La E045 può comandare uno o due operatori.
Grazie alle nuove tecnologie 2easy e OMNI dec è compatibile con il modulo ad innesto rapido XF 433/XF 868 (predisposizione a connettore), le riceventi esterne e con le fotocellule XP 15B e XP 20B D (collegamento “BUS”).

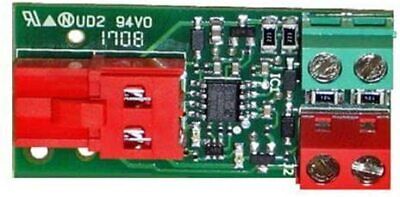

Per il collegamento di fotocellule tradizionali è prevista l’interfaccia BUS XIB.
|
Modello |
faac_e045_td_modelE045 |
|---|---|
|
Tensione di alimentazione di rete |
faac_e045_td_power_supplyAlimentatore switching 230V~ (± 15%) 50(60) Hz |
|
Potenza max |
faac_e045_td_max_power4W Stand by W |
|
Potenza max motore |
faac_e045_td_motor_max_power800W |
|
Carico max accessori |
faac_e045_td_accessories_max_load500 mA 24V |
|
Carico max elettroserratura |
faac_e045_td_electric_lock_max_loadSerratura FAAC (12V~ – 24V |
|
Modalità di programmazione |
faac_e045_td_programmingDisplay LED e pulsanti |
|
Segnalazione stato |
faac_e045_td_status_signallingDisplay e led |
|
Ingressi in morsettiera |
faac_e045_td_terminal_boards_inputOpen, Open anta pedonale, Stop (closed), BUS 2easy, Alimentazione + Terra |
|
Uscite in morsettiera |
faac_e045_td_terminal_boards_outputLampeggiatore, Motori, Alimentazione accessori 24V |
|
Connettore rapido |
faac_e045_td_rapid_connectorModulo XF 433/868 per decodifica OmniDEC, USB |
|
Fusibili di protezione |
faac_e045_td_protection_fuses1 (2,5A) |
|
Temperatura ambiente di esercizio |
faac_e045_td_ambient_temperature-20°C ÷ +55°C |
– 500 mA BUS 2easyFunzioni (Programmazione tramite display e pulsanti)
|
Programmazione base |
|
|---|---|
|
Logiche di funzionamento |
Semiautomatica, Automatica, Semiautomatica passo-passo, Automatica passo-passo, Automatica Sicurezza passo-passo, Semiautomatica B, Uomo Presente C |
|
Tempo di pausa |
Programmabile (da 0 a 9 min 50 sec) |
|
Numero motori |
Selezionabile |
|
Regolazione forza motore |
Regolabile su 50 livelli per ogni motore indipendentemente |
|
Utilizzo encoder |
Selezionabile |
|
Tempo di ritardo anta in chiusura |
Programmabile (da 0 a 1 min 30 sec) |
|
Iscrizione dispositivi BUS 2easy |
Selezionabile |
|
Azionamento motori |
1 e 2 (indipendentemente) |
|
Apprendimento tempi di lavoro |
Autoapprendimento Semplice (max 4 min e 10 sec). Autoapprendimento dei tempi di lavoro e di rallentamento delle due ante grazie ad un solo ciclo completo di lavoro) Con encoder assoluto SAFEcoder vengono apprese le posizioni di aperto/chiuso/rallentamento |
|
Programmazione avanzata |
|
|
Colpo inversione e colpo d’ariete |
Selezionabile (per facilitare lo sgancio e l’aggancio dell’elettroserratura) |
|
Ritardo anta in apertura |
Selezionabile |
|
Rallentamento anta 1 |
Programmabile, percentuale della corsa totale (da 0% a 99%) |
|
Rallentamento anta 2 |
Programmabile, percentuale della corsa totale (da 0% a 99%) |
|
Prelampeggio |
|
|
Sensibilità antischiacciamento |
Programmabile se ENCODER presente (10 livelli) |
|
Ricerca angolo battuta |
Selezionabile se ENCODER presente |
|
Gestione dei file tramite USB-A |
|
|
Upload software scheda |
Selezionabile |
|
Upload configurazione scheda |
Selezionabile |
|
Upload elenco codici radio |
Selezionabile |
|
Download configurazione da scheda |
Selezionabile |
|
Download codici radio da scheda |
Selezionabile |
